矿用避难硐室密闭门密封隔热结构设计

时间:2021-12-11 点击:273次

矿用避难硐室密闭门密封隔热结构设计

1)矿用避难硐室密闭门门扇上设有一观察窗,观察窗座内的钢化玻璃在压板的挤压作用下,通过密封圈与结合部位进行密封。手轮转轴与转轴座连接处通过密封圈进行密封。
2)门扇与门框的密封采用以下形式: 门框边缘焊接的矩形管与隔板形成密封槽,门扇对应的一侧用专用胶粘贴硅橡胶材质的矩形密封胶条,当门扇关闭时,门框上的金属压条挤压矩形密封胶条,胶条在门框与门扇结合的密闭槽部位被压缩变形,能起到理想的密封效果。

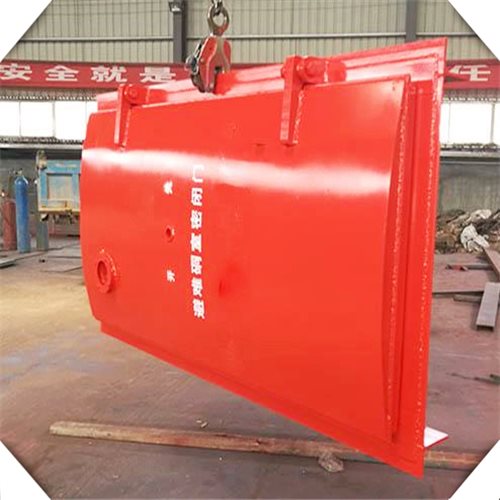

矿用避难硐室密闭门
3)矿用避难硐室密闭门隔热结构设计如下: 门扇内部各支撑板夹层中间均匀地填充传热系数低的隔热棉材料,门框四周也用螺钉固定隔热块。对外界高温烟气起到了有效的隔绝作用。
